5-Axis Machining Center NU 550 5-Axis Machining Center NU 550-opt 5-Axis Machining Center NU 550-Structure

五軸加工中心機

NU 550

X:940 / Y:800 / Z:550 (mm)

NU 550彈性生產五軸加工機以效能及彈性為訴求,滿足未來產品曲面設計漸趨複雜化且輕量化加工需求。

  • 盤面尺寸:Ø550 mm
  • A軸傾斜範圍:+30° ~ -120°
  • 最大加工工件體積:Ø550x 350 mm
  • 工作台最大荷重:立300 / 臥250 kgf
影片

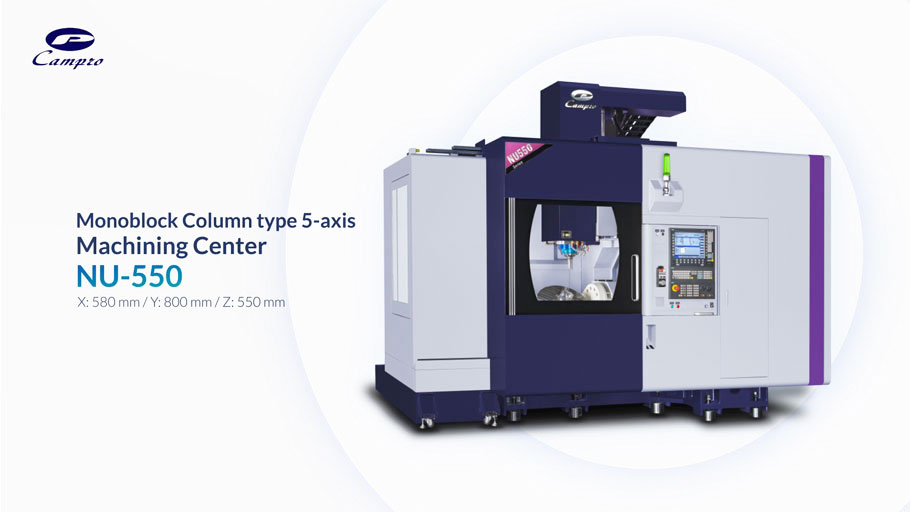

5-Axis Machining Center video-NU 550

特點

五軸同動控制,一次裝夾可進行傾斜面加工、短刀薄片加工及倒勾區加工,可減少刀具磨耗延長刀具壽命及減少二次工程所造成的加工誤差。

一體式門拱及底座利用FEA及CAE軟體分析設計主要結構體,透過靜剛性及動剛性完美配合下提供機台極佳的穩定性能。

A/C軸搖籃旋轉工作台採雙軸式二側支撐設計有效提升傾斜面加工的穩定性。

雙捲屑螺旋內嵌於底座鑄件體及山形防屑伸縮護罩,提高排屑效率。

可提供主軸溫升預測及補償,於溫升前即進行油冷機冷卻以及補償數位模組能減少80%的熱伸長量。

NU 550-machining

機械規格表

內容 單位 NU 550
行程
X軸行程 mm 940
Y軸行程 mm 800
Z軸行程 mm 550
A軸傾斜範圍 deg. +30°~-120°
C軸旋轉範圍 deg. 360°
主軸鼻端至工作台距離 mm 80~630
工作台
工作台尺寸 mm Ø550
工作台最大荷重 (立 / 臥) kg 300 / 250
主軸
主軸馬達 kW (HP) 20 / 30 (40HP)
主軸轉速 rpm 12,000
刀柄型式 type BBT-40
自動換刀系統
刀庫容量 (選配) number 32 (40 / 60)
最大刀具重量 kg 7
最大刀具長度 mm 250
最大刀具直徑 mm Ø75
最大刀具直徑 (無相鄰刀) mm Ø127
進給速度
快速進給 (X / Y / Z) m/min. 36 / 36 / 30
快速進給 (A / C) rpm 11.1 / 16.6
其他規格
占地面積 (寬 × 深) mm 4,100 × 3,650
機台重量 kg 11,000
最大機台高度 mm 3,300
電力容量 KVA 50

* 基於不斷研發及創新,本公司保有變更規格之權利,不另行通知。
