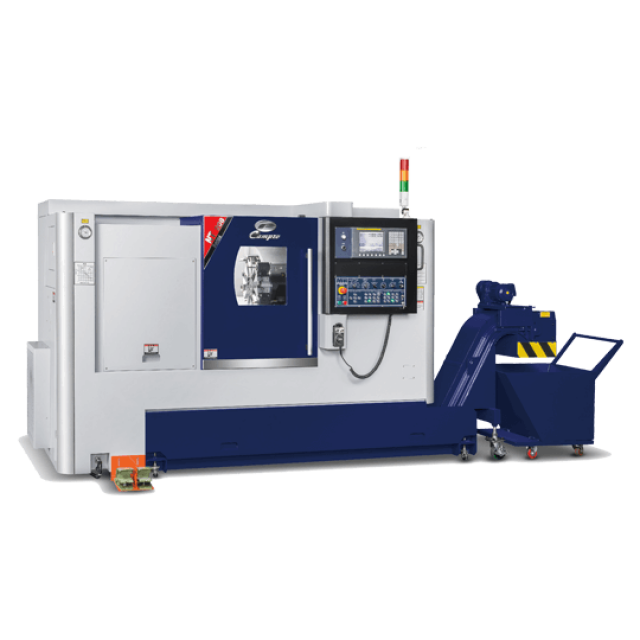

precision automatic lathe nt-208 Precision Automatic Lathe NT-208-structure
30° 斜背 硬軌

CNC精密車床

NT-208 (硬軌)

X:210+20 / Z:570 (mm)

凱柏呈現全新NT系列精密車床。NT208運用數位分析打造最佳結構,考量不同的市場與使用者需求,以模組化的方式開發設計,可針對不同的需求來配置零組件。

可搭載凱柏CPMS系統,遠端掌握機台運作狀態、線上即時量測、DNC無線傳輸,讓客戶的工廠正式步入「智慧製造」的管理時代。

特點

30° 斜背一體式床身,保持良好的排屑性與減少加工時的震動。

模組化設計可因應客戶需求,在相同佔地尺寸上進行硬軌、副主軸、Y軸等等不同的延伸功能選配,提昇廠房使用效率。

最佳化的強化肋骨床身結構設計提供重切削並維護長期最佳精度表現。

與平台床身加契型鞋設計的斜背車床相比,NT系列採用一體式斜背床身設計,提供更高剛性與熱穩定性,更大重切削與更小刀痕。

可擴充待搭配自動化設備、送料機、後方排屑。

Precision Lathe-turnning

機械規格表

內容 單位 NT-208 (硬軌)
加工範圍
床身最大旋徑 mm Ø580
床鞍最大旋徑 mm Ø390
最大加工長度 mm 550
最大加工直徑 mm Ø420
行程
X 軸 mm 210 + 20
Z 軸 mm 570
快速位移 (X / Z) m/min. 20 / 24
主軸
主軸鼻端 type A2-6
油壓夾頭 inch 8"
主軸拉桿通孔徑 mm Ø52
主軸馬達 kW (HP) 11 / 15 (20)
主軸轉速 rpm 4,200
刀塔
刀塔型式 type 油壓
刀位數 Nos. 10-Station
刀把尺寸 mm □25 / Ø40
尾座
尾座心軸外徑 mm Ø80
尾座行程 mm 460
心軸行程 mm 120
莫式椎度 type MT-#4
其他
佔地面積 (寬 x 深 x 高) mm 3,839 × 1,950 x 1,785
機台重量 kg 4,200
電力容量 KVA 20

* 基於不斷研發及創新,本公司保有變更規格之權利,不另行通知。
