Vertical Machining Center cnv-750

立式加工中心機

CNV-750

X:750 / Y:430 / Z:480 (mm)

利用FEA及3D軟體分析設計主要結構體,並採用高級鑄鐵鑄造確保鑄件最佳剛性與精度穩定性。

友善的操作環境設計重視操作性及便利性,結合人體工學鈑金設計,容易執行切屑清理作業及旋轉式操作箱提升可視性,減低操作者疲勞、增加工作效率。

影片

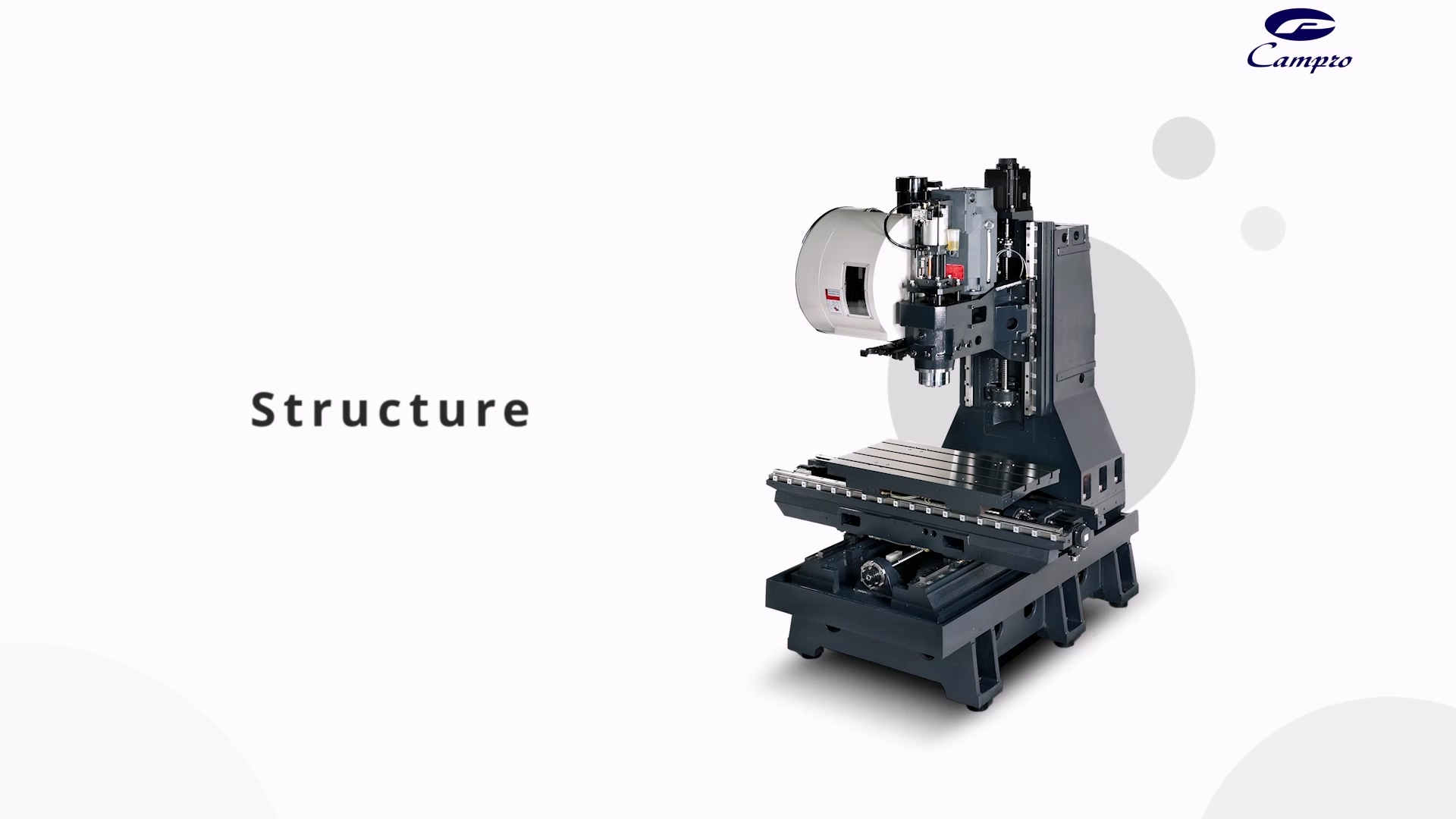

cnv-750

特點

創新的設計理念

利用FEA及3D軟體分析設計主要結構體,並採用高級鑄鐵鑄造確保鑄件最佳剛性與精度穩定性。

三軸搭載重負荷線軌、直驅伺服馬達驅動、Z軸無配重煞車馬達設計,可提昇機台加工精度。

人體工學鈑金設計,易清屑;操作箱0~75度設計,降低操作者疲勞,增加工作效率。

CNV series-machining

機械規格表

內容 單位 CNV-750
行程
X軸行程 mm 750
Y軸行程 mm 430
Z軸行程 mm 480
主軸鼻端至工作台距離 mm 100~580
主軸中心至立柱軌道面距離 mm 485
工作台
工作台尺寸 mm 850 × 430
工作台最大荷重 kg 300
T型槽尺寸 (寬 x 槽數 x 間距) mm 14 x 4 x 100
主軸
主軸轉速 (選配) rpm 10,000 (12,000 / 15,000)
主軸馬達 kW (HP) 7.5 / 11 (15HP)
主軸孔錐度 type 7/24 taper No.40
自動換刀系統
換刀型式 (選配) type 刀臂式 (斗笠式)
刀柄型式 type BT-40
拉刀桿型式 type P-40T (45°)
刀庫容量 (選配) pcs. 20 (16)
最大刀具直徑 mm Ø80
最大刀具直徑 (無相鄰刀) mm Ø130
最大刀具長度 mm 250
最大刀具重量 kg 7
換刀速度 (刀對刀) sec. 2.5
換刀速度 (點對點) sec. 7
進給速度
快速進給 (X / Y / Z) m/min 30 / 30 / 30
切削進給 mm/min 10,000
其他規格
占地面積 (寬 × 深) mm 2,240 × 2,670
機台重量 kg 3,300
最大機台高度 mm 2,520
氣壓來源 kg/cm2 6~8
電力容量 KVA 15

* 基於不斷研發及創新,本公司保有變更規格之權利,不另行通知。
