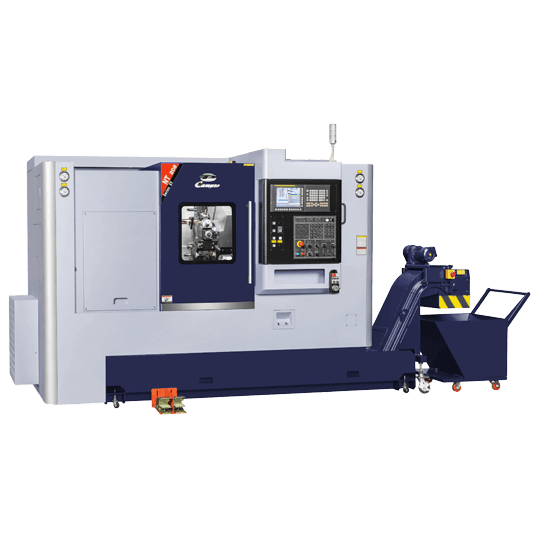

CNC Turning and Milling Center nt-208sy
30° 斜背

車銑複合加工機

NT-208Y

X:200+20 / Y:100(±50) / Z:630 (mm)
C / Y軸搭配動力刀塔

特點

正交Y軸結合BMT動力刀塔與副主軸,提供複雜工件之加工能力,且能降低加工誤差;正交Y軸可藉由伺服補償確保優異定位精度。

結構設計運用3D模組輸出,輔以CAE軟體萃取動剛性、靜剛性,偕同品質工程與參數化手法驗證出最佳的設計尺寸,有效增加機台整體可靠度,提高切削移除率增加整體效能表現。

30°斜背一體式硬軌床身,能保持良好的排屑性與減少加工時的震動,提供高剛性與熱穩定性,更大重切削與更小刀痕。

Precision Lathe-turnning

機械規格表

內容 單位 NT-208Y
加工範圍
床身最大旋徑 mm Ø680
床鞍最大旋徑 mm Ø460
最大加工長度 mm 520
最大加工直徑 mm Ø400
行程
X 軸行程 mm 200 + 20
Y 軸行程 mm 100 (±50)
Z 軸行程 mm 630
快速位移 (X / Y / Z) m/min. 20 / 10 / 24
主軸
主軸鼻端 type A2-6
油壓夾頭 inch 8"
主軸拉桿通孔徑 kW Ø52
主軸馬達 kW (HP) 11 / 15 (20)
主軸轉速 rpm 4,200
C軸分割精度 0.001°
刀塔
刀塔型式 type 伺服動力刀塔
刀位數 Nos. 12-Station
刀把尺寸 mm □25 / Ø40 (BMT-55)
伺服馬達 kW 2.2 / 3.7
最高轉速 rpm 5,000
尾座
尾座心軸外徑 mm Ø80
心軸行程 mm 120
莫式椎度 type MT-#4
進給速度
快速進給 (X / Y / Z) m/min. 20 / 10 / 24
其他
佔地面積 (寬 x 深 x 高) mm 4,254 x 2,141 x 2,381
機台重量 kg 4,700
電力容量 KVA 30

* 基於不斷研發及創新,本公司保有變更規格之權利,不另行通知。
