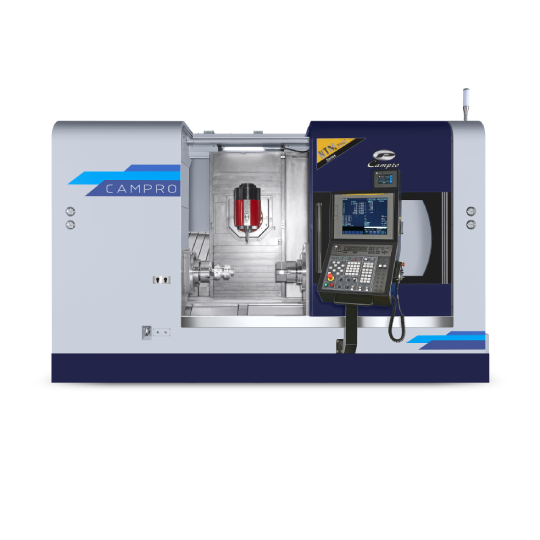

CNC Turning and Milling Center
NTM-308S
X:730 / Y:250(±125) / Z1:1,200, Z2:1,250 (mm)
NTM-308S 結合車削與銑削加工能力，透過 C 軸車削主軸與 B 軸銑削主軸的整合，支援多面加工與製程整合需求。B 軸提供 -30°~210° 的傾斜範圍，搭配 C 軸 360° 旋轉能力，提升多角度車銑加工的彈性。透過減少多次裝夾與換機工件搬移，NTM-308S 可協助提升加工精度、彈性與整體生產效率。
• B 軸銑削主軸搖擺範圍 -30° ~ 210°
• C 軸A2-6/8”夾頭車削主軸
• HSK-63T 32把刀位鏈式刀庫
特點

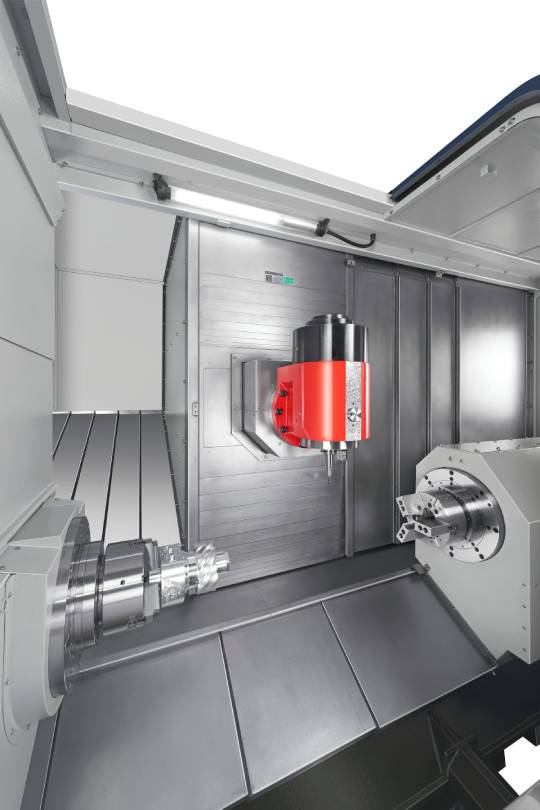

車銑功能整合：
將車削與銑削集中於單一設備，減少多次裝夾與跨機轉序。
副車削主軸加工：
配置副車削主軸，支援工件前後端加工與主、副主軸間工件移交。
短型內藏馬達銑削主軸：
增加可加工範圍並降低干涉區域。
正交型結構：
有利於切屑垂直排落，並提供較佳加工空間配置。
高剛性支撐設計：
縮短主軸中心線與 Z 軸導軌距離，有助於降低切削力矩造成的結構變形。
結構拓撲與切削穩定性分析：
用於優化機台結構與動態性能。
機械規格表
| 內容 | 單位 | NTM-308S |
|---|---|---|
| 加工範圍 | ||
| 床身最大旋徑 | mm | Ø650 |
| 最大加工長度 | mm | 1000 |
| 最大加工直徑 | mm | Ø500 |
| 行程 | ||
| X軸行程 | mm | 730 |
| Y軸行程 | mm | 250 (±125) |
| Z軸行程 (Z1 / Z2) | mm | Z1: 1,200 / Z2: 1,250 |
| B軸搖擺範圍 | deg. | -30° ~ 210° |
| C軸旋轉範圍 | deg. | 360° |
| 進給速度 | ||
| 快速位移 (X / Y) | mm/min. | 40 |
| 快速位移 (Z1 / Z2) | mm/min. | 40 / 30 |
| 快速位移 (B / C) | rpm | 30 / 250 |
| 銑削主軸 | ||
| 刀柄型式 | type | HSK-63T |
| 主軸馬達 | kW (HP) | 11 / 18.5 (25HP) |
| 主軸轉速 | rpm | 12,000 |
| B軸最小分割 | degree | 0.001° |
| 車削主軸與副主軸 | ||
| 主軸鼻端 / 油壓夾頭 | type | A2-6 / 8" |
| 主軸馬達 | kW (HP) | 15 / 22 (30HP) |
| 主軸拉桿通孔徑 | mm | Ø66 |
| 主軸轉速 | rpm | 4,500 |
| C軸最小分割 | degree | 0.001° |
| 自動換刀系統 | ||
| 刀庫容量 | pcs | 32 |
| 最大刀具重量 | kg | 5 |
| 最大刀具長度 | mm | 250 |
| 最大刀具直徑 | mm | Ø75 |
| 刀具直徑 (無相鄰刀) | mm | Ø120 |
| 換刀時間 (刀對刀) | sec | 1.64 |
| 其它 | ||
| 佔地面積 (寬 x 深) | mm | 3,400 x 6,100 |
| 機台重量 | kg | 15,000 |
| 機台高度 | mm | 3,010 |
| 電力容量 | KVA | 80 |
